ZRTSC-10/口-6高壓動態無功補償裝置
2022-05-26 13:22:33 點擊數：
產品概述
ZRTSC-10/口-6高壓動態無功補償裝置是為提高3.6~40.5kV電網功率因數而設計的新一代節能產品。它借助電子技術實現對供電系統的功率因數自動跟蹤補償，使功率因數始終處于最佳狀態，達到降低網絡損耗，改善電網供電質量的目的。
本裝置具備無功自動補償，自動跟蹤無功負荷的變化情況，投切電容器組，改善功率因數，提高電能質量;抑制諧波功能，可以根據現場給的諧波情況配備串聯電抗器，組成LC回路，抑制諧波;完善的電容器組保護，具備過壓保護、欠壓保護、過流保護、零序電壓保護、電容支路不平衡電壓保護。

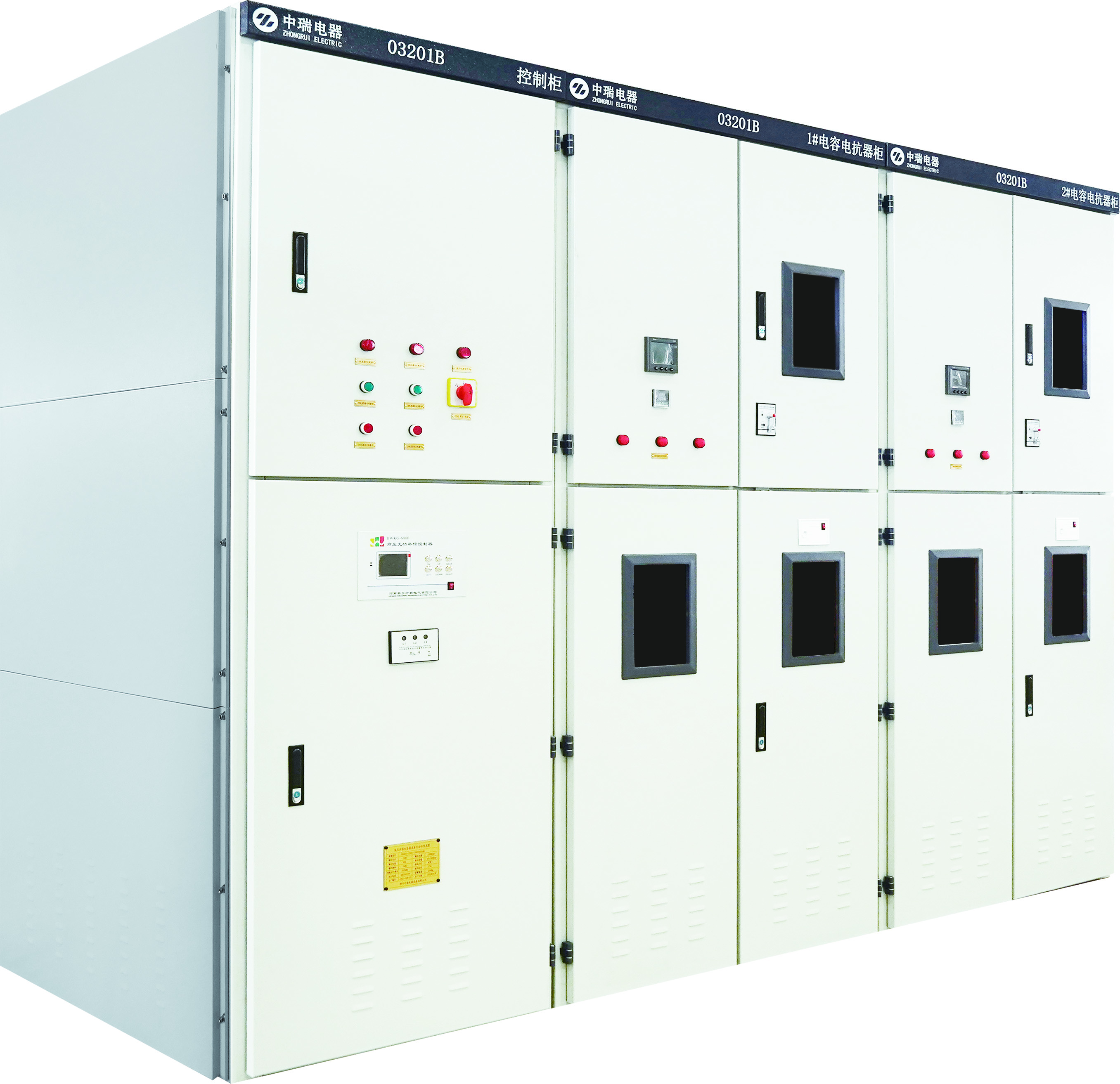

本產品柜體為柜式組裝結構，由敷鋁鋅鋼板經數控加工機床加工而成，整套裝置由控制柜和電容電抗柜組成，廣泛運用于高壓需要功率補償?shù)淖兣潆妶?chǎng)所。
適用標準:
◎GB50227-2017《并聯電容器裝置設置規范》
◎DL/T604-2009《高壓并聯電容器裝置定貨技術條件》
◎DL/T442-2017《高壓并聯電容器單臺保護用熔斷器訂貨技術條件》
◎GBT50062-2008《電力裝置的繼電保護和自動裝置設計規范》
◎GB/T11022-2020《高壓開關設備和控制設備標準的共用技術要求》
正常使用條件
1.環境溫度:-25℃~+40℃，且在24h內平均值不超過35℃;
2.海拔高度:不高于1000m;
3.相對濕度:相對日平均值不超過95%，月平均值不超過90%;
4.地震烈度:不超過8度
5.無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
注:當實際使用環境條件與上述不同時，用戶與制造廠協商。
技術參數
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kV |
3.6,7.2,12,40.5 |
|
|
2 |
額定頻率 |
HZ |
50 |
|
|
3 |
電抗器電抗率 |
抑制合閘涌流 |
0.1-1% |
|
|
抑制5次以上諧波 |
6% |
|||
|
抑制3次以上諧波 |
12% |
|||
|
4 |
額定容量 |
kvar |
100-10000 |
|
|
5 |
分組數量 |
組 |
1-5 |
|
產品特點
1.裝置能在1.1倍額定工作電壓的穩過電壓下長期運行;
2.裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行
3.裝置采用真空接觸器投切，可頻繁操作;
4.每組電容器設有放電線圈，在5秒內可剩余電壓降至50V以下;
5.每組電容器可用繼電器保護或是微機保護控制單元，實現電容器組的過流、電壓不平街、系統的欠壓、過壓保護。當某組電器出現故障后，可切斷本組電容器，不影響其他電容器的使用;
6.單臺電容器有噴逐式熔斷器保護，每組配有避雷器起操作過電壓及雷擊過壓保護;
7.大屏幕液晶顯示控制器，實時顯示系統電壓、電流、功率因數;具有RS232/RS485標準通訊接口，并可實現“四遇”功能:
8.每組可配置電抗器抑制合閘涌流或抑制諧波放大。
