TBB高壓電容成套裝置
2019-07-22 15:09:31 點擊數：
TBB高壓并聯電容器成套裝置
主要用途
本裝置適用于頻率50HZ，額定電壓3-36KV的交流電力系統中，用于提高功率因數，調整網絡電壓。
降低線路損耗，增強輸變電設備的輸出能力，改善電網供電質量。

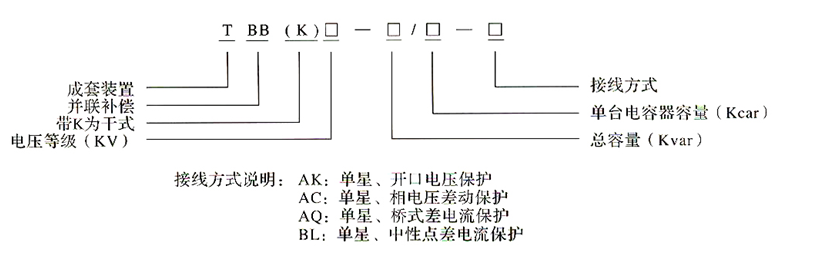

型號說明
主要技術參數
額定電壓：3KV,6KV,10KV,35KV、63KV
額定容量：150-20000kvar
允許過載荷：1.1Un長期運行
1.3In連續運行
最大允許容量：1.35Qn
電容偏差：0----+5%
額定電抗率：額定電抗率有以下范圍0.1%-1%；4.5%-6%；12%-13

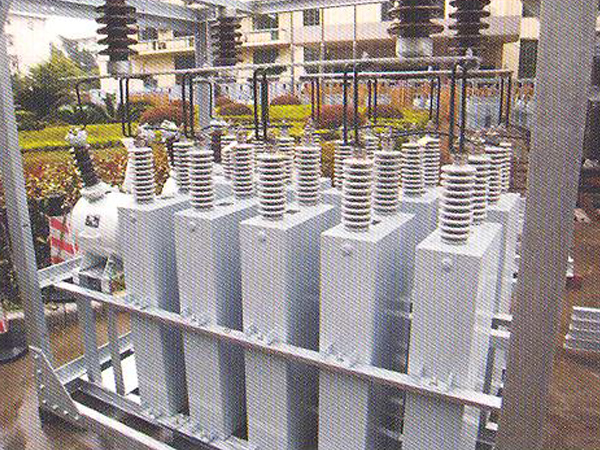

裝置結構及構成
TBB高壓并聯電容器成套裝置為框架結構，外帶圍欄或網門。
一次接線方式主要有單星形和雙星接線。較大容量的電容器組則可采用雙星形接線。
一次設備有：電抗器、高壓并聯電容器，電容器專用容斷器，氧化鋅避雷針，防電線圈等。二次元件有：電壓表、轉換開關、放電指示燈等。根據用戶要求可增加隔離開關或接地開關。
電抗器根據需要可選用油浸電抗器、干式鐵芯電抗器、空芯電抗器。電容器可選用干式或油浸電容器。
裝置采用角鋼制作為框架，框架表面能采用靜電噴涂，美觀堅固，持久耐用。

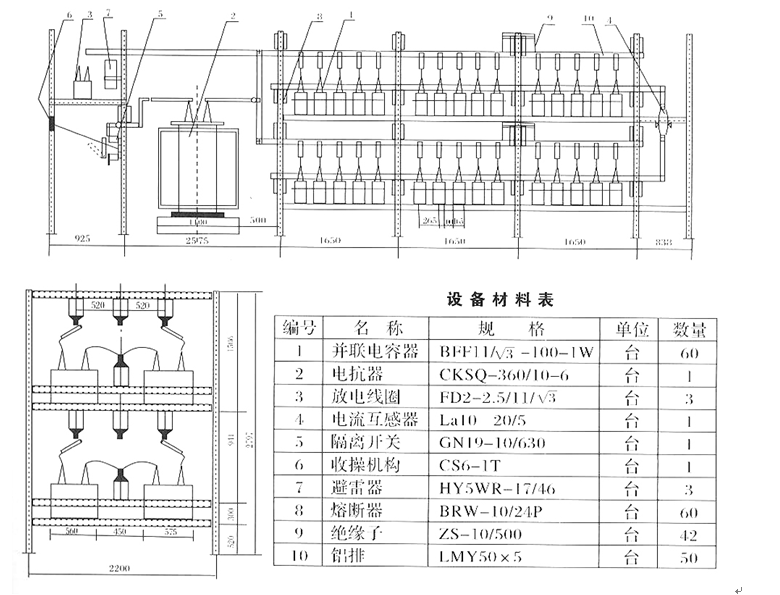

外形結構方案圖
正常使用條件
|
安裝地點 |
戶內、戶外型 |
|
海拔高度 |
不超過1000米，如大于1000米，電容器裝置按高原型產品設計制造 |
|
環境溫度 |
-40℃-+55℃ |

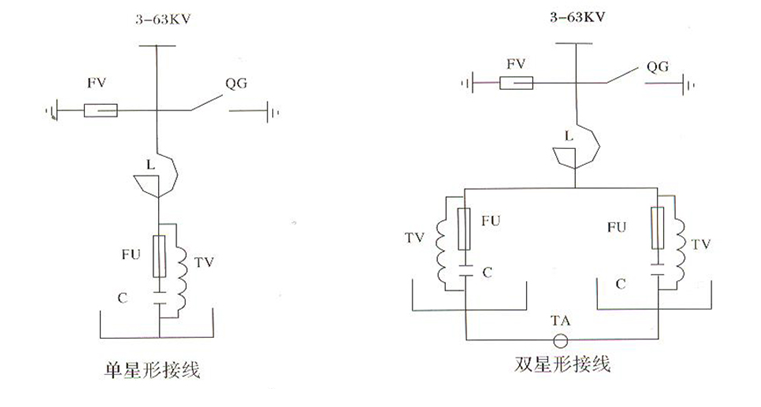

電容器裝置主接線圖
執行標準
GB3983.2《高壓并聯電容器》
SD205-07《高壓并聯電容器技術條件》
JB/T8958-1999《自愈式高壓并聯電容器》
GB50227-95《并聯電容器裝置沒汁規范》
JB7111一93《高壓并聯電容器裝鼉》
IEC871-1-1987《高壓并聯電容器》
DL/T604-1996《高壓并聯電容器裝置訂貨技術條件》
CECS32-1991《并聯電容器用串聯電抗器設汁選擇標準》
DL442-91《高壓并聯電容器保護用熔斷器訂貨技術條件》
SDJ25-85《并聯電容器裝置設計技術規程》
IEC71-l-1993《高壓輸變電設備的絕緣配合》
IEC60-1-1989《高電壓試驗技術第一部分：一般試驗要求》
1EC60-2-1994《高電壓試驗技術第二部分：測量系統》
GB50062-92《電力裝置的繼電保護和自動裝置設計規范》
DL/T593-1996《高壓開關設備的共用訂貨技術導則》
訂貨須知
用戶訂貨時應寫清產品型號、規格、數量。
應注明電抗器、電容器的種類（干式、油浸）
應注明進線方式（電纜、架空）。戶內安裝時，還注明房間內的尺寸。
提供廠內供電電網一次電氣系統圖及相關斷路器回路的二次原理圖，當用戶要求帶隔離開關或接地開關時，訂貨時須注明。
正常供貨時，裝置內母線為鋁排，當用戶要求采用銅排時，訂貨時用注明。
柜體顏色：用戶不提出要求時，一般為駝灰色；框架采用鍍鋅或噴涂。
